Opis
Uvod

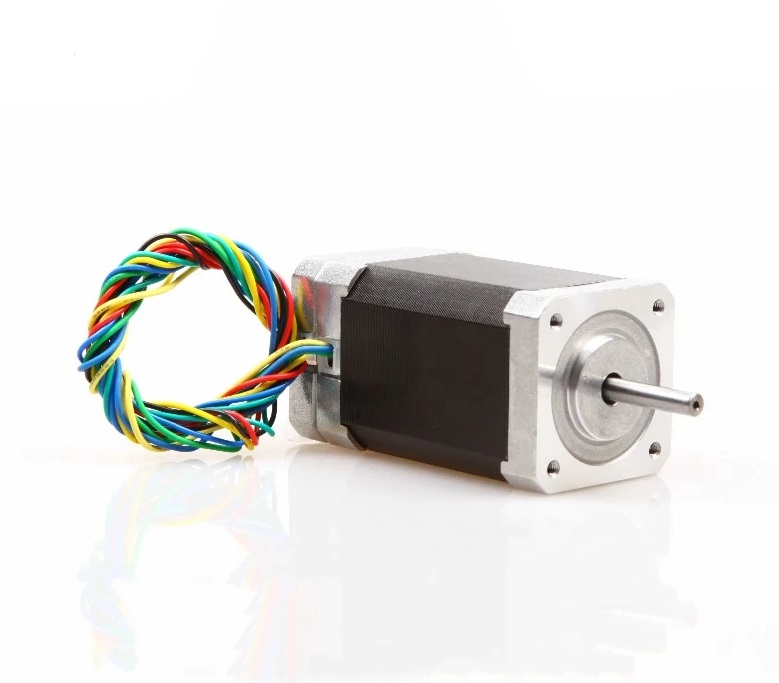

42BLF03 je 3-fazni istosmjerni motor bez četkica Nema17 (DC motor bez četkica - BLDC) brzine vrtnje 4000RPM, struje 5.7A, napona 24VDC i snage 78W.
Općenito o DC motorima bez četkica (DC motor bez četkica - BLDC)
Istosmjerni motori bez četkica rade na istom principu magnetskog privlačenja i odbijanja kao brušeni istosmjerni motori, ali su nešto drugačije građeni. Umjesto mehaničkog komutatora i četkica, magnetsko polje statora rotira pomoću elektroničke komutacije. To zahtijeva korištenje aktivne upravljačke elektronike.
U motoru bez četkica, rotor ima permanentne magnete pričvršćene na njega, a stator ima namote. Motori bez četkica mogu se izraditi s rotorom na unutarnjoj strani ili s rotorom na vanjskoj strani namota (ponekad se nazivaju i "outrunner" motor).
Broj namota koji se koriste u motoru bez četkica predstavlja broj faza. Iako se motori bez četkica mogu izraditi s različitim brojem faza, najčešći su trofazni motori bez četkica.
Tri namota motora bez četkica spojena su u konfiguraciji "zvijezda" ili "trokut". Motor 42BLF03 ima konfiguraciju zvijezde.
Trofazni istosmjerni motori bez četkica mogu se izraditi u različitim magnetskim konfiguracijama koje se nazivaju polovi. Najjednostavniji trofazni motori imaju dva pola: rotor ima samo jedan par magnetskih polova, jedan sjeverni i jedan južni. Motori se također mogu izraditi s više polova, što zahtijeva više magnetskih sekcija u rotoru i više namota u statoru. Veći broj polova može osigurati veću izvedbu, iako se vrlo velike brzine bolje postižu s manjim brojem polova.
Kako pokrećemo istosmjerni motor bez četkica?
Za pogon trofaznog istosmjernog motora bez četkica moramo mijenjati napon na svakoj fazi u određenom nizu. Da bi se to postiglo, koriste se tri pogonska kruga "pola mosta", od kojih se svaki sastoji od dva prekidača. Prekidači mogu biti bipolarni tranzistori, IGBT ili MOSFET ovisno o potrebnom naponu i struji.
Ovaj DC motor bez četkica kompatibilan je s BLDC-8015A drajver istosmjernog motora bez četkica u Napajanje 24V (150W ili 200W).
Tehnički podaci
| Serijski model | 42BLF03 |
| Broj Poljaka | 8 |
| Broj faza | 3 |
| Nazivni napon | 24 VDC |
| Ocjenjena brzina | 4000 ± 10% okretaja u minuti |
| Nazivni zakretni moment | 0,188 Nm |
| Nazivna struja | 7,8 A |
| Izlazna snaga | 78 W |
| Maksimalni okretni moment | 0,75 Nm |
| Maksimalna struja | 18 A |
| Konstanta momenta | 0,036 Nm/A |
| Povratni EMF | 3,8 V/krmp |
| Duljina motora | 79 mm |
| Težina motora | 0,58 kg |
| Važnost žica | +5V – crveno
DVORANA U – žuta DVORANA V – zelena DVORANA W – plava GND – crna FAZA U – žuta FAZA V – zelena FAZA W – plava |
| Vrsta ožičenja | zvijezda |
| Kut Hallovog efekta | 120° |
| Električna kutna izolacija | B |
| Raspon temperature | -20℃ ~ +50℃ |
| Otpor izolacije | 100 MΩ Min. 500 V DC |
| DC dielektrična čvrstoća | 500 V AC 1 minuta |
