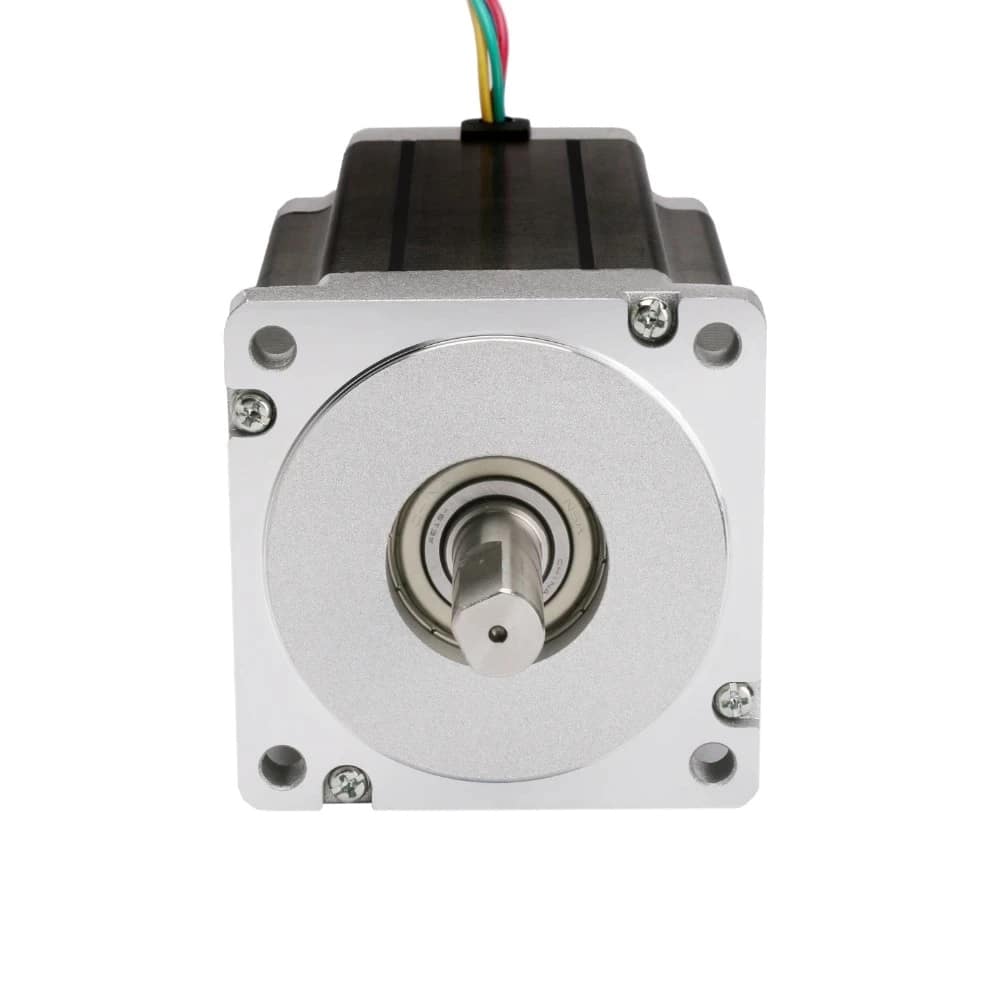

Nema motor od 34 koraka 5.6A 8.4Nm

Glavne značajke:
  • Marka: ACT motor
  • Nazivna struja / faza: 5,6 A
  • Nazivni napon: 3,08 V
  • Fazna induktivnost: 5,5 mH
  • Faza otpora: 0,55 Ω
  • Zakretni moment: 8,5 Nm
  • Promjer osovine: 14 mm
  • Duljina motora: 116 mm

72,90

6 na zalihi
SKU 472-67382-Z-1-18
Marka
Dodaj na listu želja Dodaj za usporedbu

Opis

Uvod

34HS1456 Nema 34 je dvofazni koračni motor koji ima kut koraka od 1,8° (200 koraka/okretaj). Svaka faza troši 5,6 A pri 3,08 V, dajući moment držanja od 8,4 Nm. Motor ima četiri žice označene bojama: crvena i zelena predstavljaju jednu zavojnicu; žuta i plava predstavljaju drugu. Koristimo bipolarni upravljački program koračnog motora za upravljanje koračnim motorom 34HS1456.

Nema motor od 34 koraka 5,6 Nm i njegove prednosti:

  • Visok okretni moment
  • Glatko kretanje
  • Visoka efikasnost
  • Ušteda energije
  • Niska razina buke
  • Minimalne vibracije
  • Visok okretni moment
  • Niska početna struja
  • Pouzdanost.

Kako se povezati 34HS1456 Nema 34 koračni motor sa drajverom?

Kao što je prikazano na dijagramu ožičenja, postoje četiri žice različitih boja, tj. crvena, zelena, žuta i plava. Ove žice su povezane s dvije različite zavojnice. Crvena i zelena su spojene na jednu zavojnicu, a žuta i plava na drugu. Za rotaciju motora, zavojnice se napajaju u logičnom slijedu.

ožičenje Nema 34

  • Za više informacija o tome kako spojiti ovaj koračni motor na DM860, kliknite ovaj link.

Ako trebate pomoć pri povezivanju, uvijek nas možete kontaktirati kontakt. Rado ćemo Vam pomoći.

Kako kontrolirati koračni motor Nema 34?

Koračnim motorom upravlja se preko pogonskog programa koračnog motora s impulsnim signalima i signalima smjera. Ove signale generira PLC, mikrokontroleri ali generatori impulsa. Ako trebamo koračni motor za CNC stroj, trebamo ga kontroler pokreta.

Ostale povezane komponente

34HS1456 koračni motor Nema 34 je kompatibilan sa DM860 drajver u 68V 300W neregulirano napajanje ali Preklopno napajanje 60V 350W. Također možemo koristiti DM2522 driver koji se spaja na mrežno napajanje, tako da nam ne treba dodatno napajanje.

Također provjerite L nosač za pričvršćivanje koračnog motora Nema 34 na tlo i čeljusne spojke za povezivanje osovine motora s ostatkom sustava.

Ako nam treba još više okretnog momenta, možemo ga iskoristiti reduktor za koračni motor Nema 34.

Tehnički podaci:

Krivulja brzina-okretni moment: 34HS1456_Brzinsko-momentna karakteristika

Niz
Model
34HS1456
Veličina okvira Nema34
Korak
(°)
1.8
Duljina motora
(mm)
116
Nazivni napon
(V)
3.08
Nazivna struja
(A / faza)
5.6
Faza otpora
(Ohm)
0.55
Fazna induktivnost
(mH)
5.5
Zakretni moment
(Nm min)
8.4
Zakretni moment "zadržavanja".
(N. cm Max)
12.5
Inercija rotora
(g.cm²)
2900
Beam Jednostruka osovina (dvostruka ravna)
Promjer osovine
(mm)
14
Dužina osovine
(mm)
37
Broj žica 4

Crvena: A +, zelena: A-, žuta: B +, plava: B-

Težina motora
(g)
3800

Mogućnosti korištenja

NEMA 34 je koračni motor koji ima nekoliko puta veći moment držanja od Nema 23, pa se koristi u strojevima koji zahtijevaju veliki moment.

Specifikacije

Marka

Veličina kućišta

Nema 34

Broj faza

2

Kot koraka

1,8 °

Nazivna struja / faza

5,6 A

Nazivni napon

3,08 V

Fazna induktivnost

5,5 mH

Faza otpora

0,55 Ω

Zakretni moment

8,5 Nm

Zakretni moment

12,5 Ncm

Inercija rotora

2900 gcm²

Promjer osovine

14 mm

Broj žica

4

Duljina motora

116 mm

Marka

ACT motor
