Opis

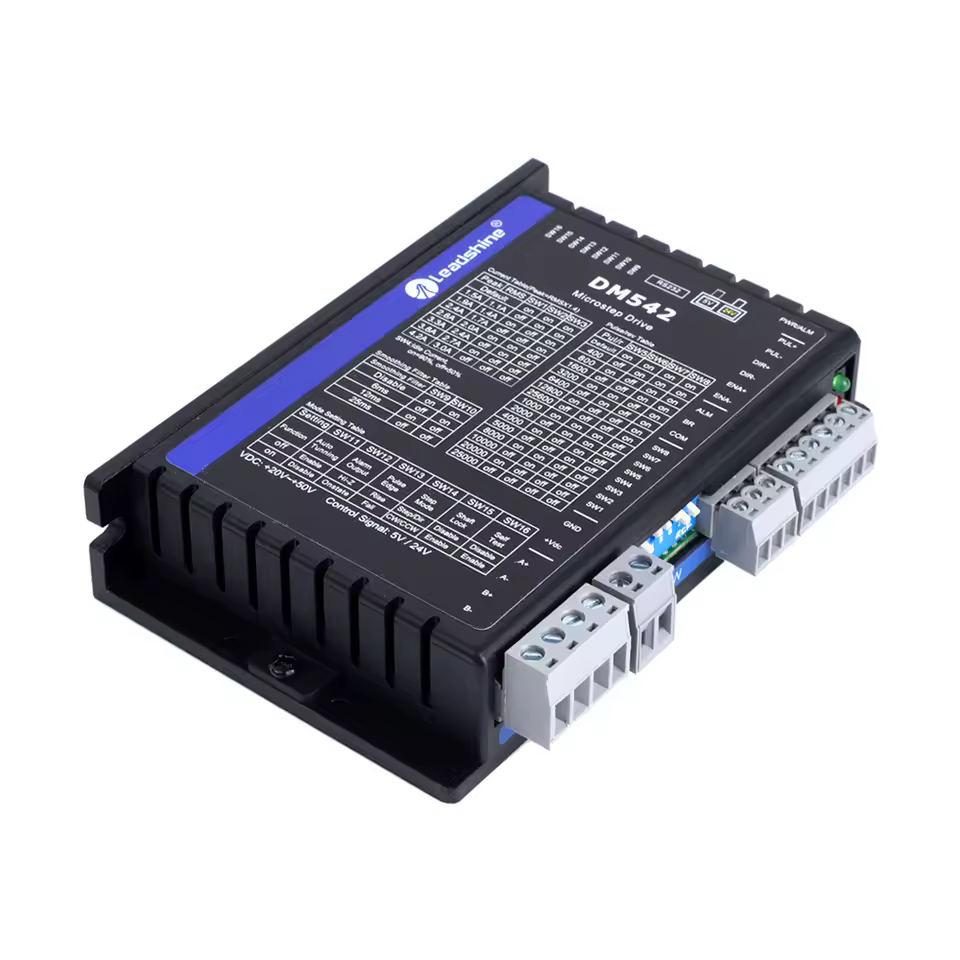

DM542 Leadshine gonilnik koračnega motorja 20-50VDC 4.2A je primeren za 2-fazne (1,8°) ali 4-fazne (0,9°) koračne motorje NEMA 17, 23 in 24. Zagotavlja visoko zmogljivost in gladko nadzorovano gibanje. DM542 ponuja natančen nadzor in napredne funkcije, ki so idealne za CNC naprave, robotiko, 3D tiskanje in industrijsko avtomatizacijo.
Glavne značilnosti
Načini krmiljenja: Podpira Step & Direction in CW/CCW (dvojni impulz), nastavljivo preko DIP stikal.
Širok vhodni razpon napetosti: Od 20 do 50VDC, priporočljivo 24–48VDC za optimalno delovanje.
Nastavljiv izhodni tok: Od 0,5A do 4,2A (peak vrednost), nastavljivo preko DIP stikal ali programske opreme.
Mikrokoraki: 16 nastavitev preko DIP stikal (do 25.600 korakov/obrat), ali do 51.200 korakov/obrat z uporabo programske opreme.
Napredna tehnologija gibanja: Vključuje anti-resonančno funkcijo, S-krivuljo pospeševanja, zmanjšanje toka v mirovanju in funkcijo samotestiranja.
Vgrajena zaščita: Prenapetostna in pretokovna zaščita.
LED diagnostika: Indikatorja za napajanje (zelena) in napake (rdeča).
Samodejna prilagoditev: Samodejno se prilagodi širokemu naboru motorjev.
Tehnične specifikacije
Vhodna napetost: 20–50VDC
Izhodni tok: 0,5–4,2A (peak), 3,0A (RMS maks.)
Vhodna frekvenca impulzov: do 200 kHz
Minimalna širina impulza: ≥ 2,5 μs
Delovna temperatura: 0–50°C
Relativna vlažnost: 40–90% RH (brez kondenzacije)
Hlajenje: naravno ali aktivno
Teža: 250g
Vhodna napetost signalov: 5V ali 24V (nastavljivo z DIP stikalom S3)
Združljivost
Popolnoma združljiv s 4-, 6- in 8-žičnimi koračnimi motorji.
Priporočljiva uporaba s 4-žičnimi motorji zaradi enostavnosti in učinkovitosti.
Idealen za sisteme, kjer je pomembno gladko gibanje z minimalnim hrupom in segrevanjem.
Uporaba
CNC rezkalniki, plazma in laserski stroji
Laserski gravirniki in rezalniki
3D tiskalniki
Embalažni stroji
Sistemi industrijske avtomatizacije
